MLCC标称10μF，上电后为何会缩水？

标称容量是起点，工作电压下的容量才进入计算

高介电常数MLCC的容量会随直流偏压、温度和材料变化。选型时不能把外壳上的10μF直接当成电路工作值，要查目标料号在实际电压下的有效容量曲线。

原理图里算出需要10μF，BOM也确实放了10μF的MLCC，样机上电后保持时间却比计算短，负载阶跃时电压也更容易下陷。这里应先给出一个明确判断：标称10μF不等于工作电压下仍有10μF。

本文只解释直流偏压怎样改变有效容量，以及工程师如何把这件事落到料号曲线和单变量替换上。ESR、布局和环路稳定性都可能重要，但本篇不把它们混进同一个结论。

MLCC的容量为什么能塞进很小的体积

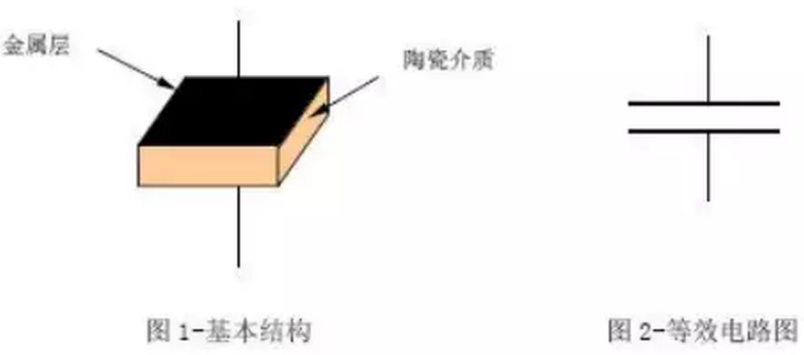

MLCC内部不是一对简单极板，而是许多金属内电极与陶瓷介质交错叠放。相邻电极轮流接到两端，等效为大量小电容并联，所以在很小封装里也能得到较大标称容量。

容量与有效极板面积、介质厚度和介电常数有关。为了在小体积里做大容量，器件往往依赖更薄的介质和更高介电常数材料，这也让它对温度和电场更敏感。

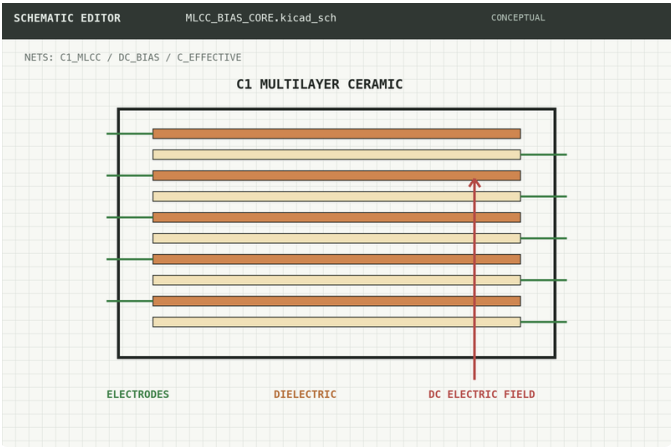

图1  MLCC交错电极与陶瓷介质的内部结构示意

直流电压通过哪条路径改变容量

在高介电常数陶瓷里，外加直流电场会改变材料内部极化响应。电压越接近器件的工作边界，单位电压变化能引起的额外极化可能越少，测到的微分电容量便下降。

这就是电压系数。它不是电容已经击穿，也不是容量测试仪坏了，而是材料在偏置状态下的正常非线性。不同介质、封装、耐压和具体料号的曲线差异很大，不能用一个通用百分比替代数据。

图2  直流电场作用于MLCC叠层介质的关系

设计计算应使用目标偏压下的有效容量，而不是只使用零偏或标称测试条件下的数值。

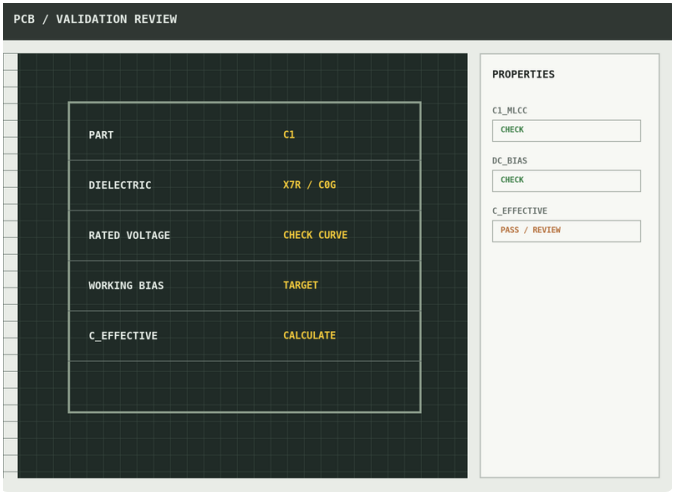

数据表曲线要怎样读才不会抄错

1. 确认横轴：看清是直流偏压、额定电压比例，还是测试交流电平。

2. 确认纵轴：有的曲线给容量变化率，有的直接给有效容量。

3. 锁定料号：同系列不同封装和耐压的内部结构可能不同，不能只看介质代号。

4. 叠加温度：若工作温度变化明显，还要把温度特性与偏压特性一起核对。

曲线显示的是器件在特定条件下的表现。把X7R、C0G或其他介质当成完整答案仍不够；介质代号给出一类温度范围和变化边界，具体偏压曲线仍要回到料号。

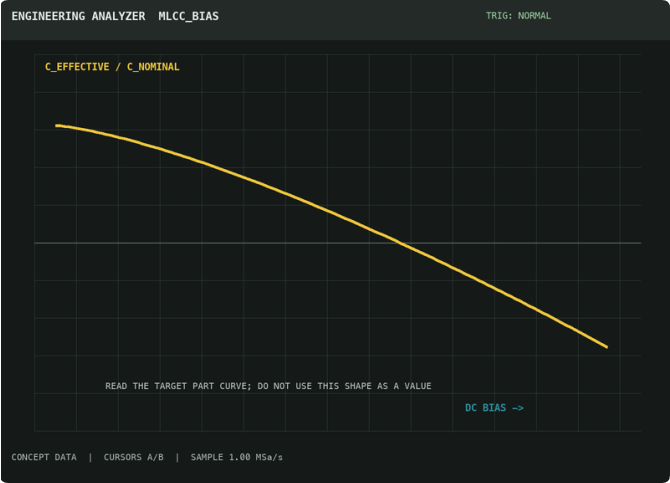

图3  有效容量随直流偏压变化的读图框架

怎样用替换实验验证容量缩水

保持电路、负载、开关频率和布局不变，只替换为同标称容量但更高耐压或更大封装的MLCC。若保持时间、纹波或负载阶跃明显改善，再结合两颗器件的偏压曲线，就能把证据落到有效容量。

也可以在实际直流偏压下用带偏置能力的LCR测量方案复核，但测试频率、电平、夹具和偏置条件必须写清。普通万用表的电容档通常不能复制电路中的直流工作状态。

· 不要只并更多同一料号：并联会增加容量，但若每颗都处在同样偏压，单颗衰减仍存在。

· 不要只抬额定耐压：更高耐压常有帮助，但结论仍要看目标料号曲线。

· 不要忽略容差：初始容差与偏压衰减会叠加，最坏值要一起预算。

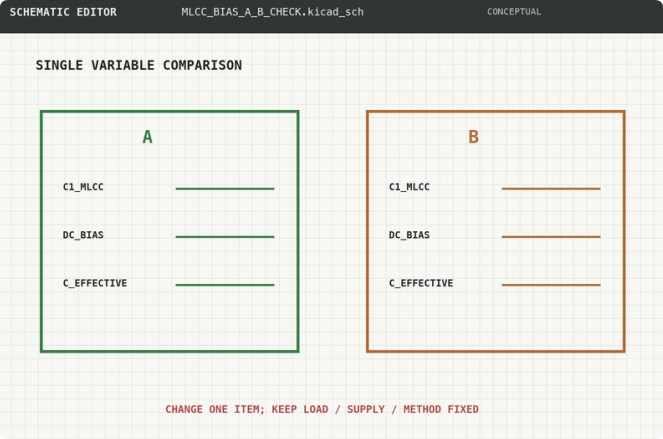

图4  同标称容量、不同耐压或封装的单变量对照

把10μF换成工作点上的数值

MLCC容量缩水并不神秘：高介电常数材料在直流电场下改变了响应，标称值与工作值之间因此出现距离。

选型动作只有一句话：在目标电压、温度和料号曲线上读有效容量，再把这个数代回保持时间、纹波或瞬态计算。
你现在的MLCC工作电压占额定电压多少，数据表能找到偏压曲线吗？
